Teorie a otázky

Vyhrazená zařízení elektro

Všeobecně se za vyhrazená elektrická zařízení elektro ( dále jen VTZ ) považují ta zařízení, která mohou způsobit zvýšené ohrožení života, zdraví nebo majetku.

Proto výrobci, projektanti a provozovatelé mají základní povinnost, uloženou
předpisy k zajištění bezpečnosti práce těchto VTZ.

Nad dodržováním těchto předpisů dohlíží pracovníci státních orgánů ( dále jen OIP )

Jedná se zejména o tato zařízení:

a/ pro výrobu, přeměnu, rozvod a odběr elektrické energie

b/ určené pro ochranu před účinky atmosférické elektřiny

c/ určené pro ochranu elektrostatické elektřiny

Kontrolní otázky:

1/ Která zařízení se považují za vyhrazená ?

2/ Kdo dohlíží nad bezpečným provozem vyhrazených zařízení ?

2/ Základní povinnosti odpovědného provozovatele ve vztahu k VTZ

Zákoník práce a další navazující předpisy ukládají odpovědnému provozovateli elektrických zařízení povinnost zajistit bezpečnost pracovníků při prováděné práci a z výše uvedených důvodů jim ukládá tyto povinnosti:

a/ uvádět do provozu jen ta zařízení, u kterých byl bezpečný a provozuschopný stav
    zjištěn a byla vydána zpráva o výchozí revizi elektrického zařízení,
    podle ČSN 33 1500

b/ zajistit provádění pravidelných revizí el. zařízení v rozsahu,
     jak to požadují platné ČSN a to v termínech podle ČSN 33 1500

c/ zajistit provádění revizí el.ručního nářadí a ostatních el. spotřebičů
    podle ČSN 33 1600 ed.2. a svařovacích zdrojů dle ČSN 05 0630
    v předepsaných termínech

d/ vést o rozvodu el.proudu základní dokumentaci a v dokumentaci podchycovat
     všechny změny, které nastaly od doby jejího zřízení

e/ zajistit dostatečnou a zejména kvalifikovanou odbornou údržbu,
    odborné a kvalifikované odstraňování zjištěných závad

f/ zajistit vedení knihy závad pro tato zařízení, zajišťovat jejich odstranění a
    provádění oprav zařízení

Kontrolní otázky:

1/ Kdo je odpovědný za provoz VTZ ?

2/ Kdo zajišťuje opravy na el.zařízeních ?

3/ Kdo a jak se vedou záznamy o odstranění závad ?

4/ Základní povinnosti odpovědného provozovatele k pracovníkům

Ze zákonů, zejména ze zákoníku práce vyplývají pro odpovědného provozovatele závazné a nikým nezastupitelné povinnosti. Z hlediska VTZ elektro se jedná zejména o tyto povinnosti:

a/ organizace smí pracovníky pověřovat činností na el.zařízení, řízením činnosti,
     řízením provozování a samostatným projektováním až po splnění všech
     předepsaných podmínek uvedených pro každou kvalifikaci ve vyhl.č.50/78 Sb.

b/ pravidelně jednou za rok seznamovat všechny pracovníky s první pomocí
     při úrazech a zejména při úrazech el. proudem

c/ jednou za rok vyškolit dostatečný počet pracovníků pro poskytování
    první pomoci a zejména při úrazu el. proudem

d/ vybavit všechny pracovníky předepsanými pracovními a ochrannými pomůckami,
     a to podle druhu jimi vykonávané práce

e/ při práci v prostoru s nebezpečím výbuchu, proškolit pracovníky jednou ročně
     s pracovními postupy, požárně technickými vlastnostmi hořlavin a jak si počínat
     v případech vzniku požáru nebo výbuchu

Kontrolní otázky:

1/ Kdo pověřuje pracovníky k práci na el.zařízení?

2/ Kdo zajišťuje proškolování pracovníků z první pomoci při úrazu el.proudem?

3/ V jakých termínech musí být pracovníci z předpisů pro poskytování první pomoci
     provozovatelem - proškolováni?

4/ Kdo vybavuje pracovníky pracovními a ochrannými pomůckami?

5/ Kdo vybavuje pracovníky nářadím a měřícími přístroji?

6/ Povinné zkoušení a hodnocení elektrotechnických výrobků

Některé druhy výrobků patří mezi ty druhy zařízení, které by svými vlastnostmi mohly způsobit vážnou újmu na zdraví jednotlivým použivatelům. Za určitých okolností, jež jsou např. havarijní situace, je u elektrických zařízení a předmětů skryto nebezpečí úrazu a požáru a při určitých podmínkách v provozu , kde jsou používány i nebezpečí výbuchu. Z těchto důvodů musí být tato zařízení podrobována kontrolám a schvalování autorizovanou zkušebnou nebo autorizovanou osobou, které k daným výrobkům vydávají oprávnění k jejich výrobě. Současně stanovují i kvalitu výrobků, označují je značkou kvality a dohlíží i na kvalitu výrobků v průběhu jejich výroby.

O tom které z výrobků podléhají povinnému schvalování rozhoduje vyhláška vlády. Pro tyto výrobky musí být vystaven "Certifikát". Ostatní výrobky musí podrobeny kontrole a měření a následně vystaveno "Prohlášení o shodě".

Kontrolní otázky:

1/ Která el.zařízení podléhají povinnému hodnocení výrobků ?

2/ Co sledujeme prováděním kontrol el.výrobků v oprávněných státních zkušebnách ?

3/ Co víte o Certifikátu a Prohlášení o shodě ?

5/ Bezpečnostní předpisy - všeobecná ustanovení

Základní bezpečnostní předpisy pro obsluhu a práci na el.zařízeních a v jejich blízkosti stanovují ustanovení norem ČSN EN 50110-1 a ČSN EN 50110-2. Všechny příkazy a nařízení pro obsluhu a práci na el.zařízeních a činnost nebo pobyt v jejich blízkosti musí být v souladu s těmito předpisy a normami ČSN.

Nevyhovující zařízení, která ohrožují bezpečnost musí být uschována před možným použitím a předána neprodleně do opravy. Závady na zařízení, které bezprostředně neohrožují bezpečnost obsluhy a které vyplývají ze změn předpisů musí být až do doby rekonstrukce těchto zařízení provozovány podle místních pracovních, provozních a bezpečnostních předpisů, ve kterých tyto odchylky budou uvedeny.

S těmito předpisy musí být seznámeni prokazatelným způsobem všichni pracovníci provozovatele, kteří mají tato zařízení obsluhovat a na těchto zařízeních pracovat.

Nevyhovují-li bezpečnostním předpisům prostory, musí se odpovědný provozovatel postarat o předepsané označení těchto prostorů.

Dále musí provozovatel seznámit všechny pracovníky s bezpečnostními předpisy pro daná a obsluhovaná zařízení jakož i proškolit tyto pracovníky z obsahu návodů jejich výrobců.

Z udělených znalostí a pochopení probírané látky se provozovatel přesvědčí přezkoušením proškolovaných pracovníků o čemž vede písemný záznam.

Kontrolní otázky:

1/ Je možné provozovat zařízení, která bezprostředně ohrožují bezpečnost obsluhy ?

2/ Za jakých podmínek je možno provozovat el.zařízení,
    která nevyhovují platným předpisům ?

3/ Co víte o místních pracovních a bepečnostních předpisech ?

4/ Kdo musí být s místními předpisy prokazatelně seznámen ?

5/ Kdo prověřuje znalosti z uděleného proškolení ?

6/ Zacházení s provozovaným el.zařízením

Jednotlivé úkony z nichž se skládá obsluha a práce na el.zařízení lze jednoduše nazvat pracovními úkony. Práce může být prováděna podle pokynů, pod dohledem, pod dozorem a prokazatelně, kdy organizace musí prokázat záznamem podepsaným pracovníkem a školitelem, že skolení a instruktáž byla provedena.
O obsahu školení musí být proveden písemný záznam a obsah školení, aby bylo patrno co bylo předmětem poučení. Pouhé předání předpisů byť i na protipodpis se nepovažuje za dostačující.

Práce mohou být prováděny na zařízeních bez napětí, v blízkosti zařízení pod napětím a na zařízeních pod napětím. Vypnuté, ale nezajištěné zařízení nelze považovat za bezpečné, aby mohla být zahájena pracovní činnost. Zajištění pracoviště musí provést odborný prcovník.

Obsluha zařízení:

Zahrnuje do sebe úkony spojené s provozem zařízení přičemž
obsluhující se dotýká pouze

- k obsluze mu určených částí

- neotevírá zařízení žádnými nástroji

- nemění trvale zařízení ani jeho zapojení

Obsluhu dělíme na obsluhu jednoduchých zařízení, kterou lze provádět i bez zvláštního zácviku a poučení a na obsluhu složitých zařízení, kde se vyžaduje zvláštní instruktáž a zácvik pracovníků

Kontrolní otázky:

1/ Které pracovní úkony může provádět obsluha ?

2/ Lze provádět čistění i vnitřních částí zařízení ?

3/ Co je to práce pod dohledem ?

4/ Co je to práce pod dozorem ?

5/ Kdo odpovídá za dodržování bezpečnostních předpisů
     při práci prováděné pod dohledem

6/ Kdo odpovídá za dodržování bezpečnostních předpisů při práci pod dozorem ?

Práce na zařízení:

Vlastní práce na el.zařízení může být konána podle pokynů, s dohledem, pod dozorem, bez napětí, v blízkosti částí pod napětím a pod napětím ( práci pod napětím mohou provádět pouze odborní pracovníci ). Práce na el.zařízení jsou práce montážní revizní a údržbářské, jakož i práce spojené se zajišťováním pracoviště, a měření přenosnými měřícími přístroji.

Některé pracovní úkony musí být provedeny prokazatelným způsobem, kdy organizace musí zajistit pro tyto práce školení, instruktážní zácvik a.p. a musí být o těchto pracovních úkonech proveden písemný zápis s postupným chronologickým uvedením jednotlivých manipulací a uvedením doby, kdy manipulace proběhla.

Pro pracovníky s § 4 musí být při jejich činnosti na vypnutém a zajištěném zařízení provedeno nezvratné přesvědčení, že zařízení je v beznapěťovém stavu. Pracovník co pracoviště zajišťoval po odzkoušení vypnutého stavu pomocí zkoušečky a nasazení zkratovací soupravy se sám přesvědčí o vypnutém stavu dotykem vlastní holou rukou na zařízení, která jsou vypnuta a zajištěna. Teprve nyní vedoucí práce seznámí všechny pracovníky s prací, kterou budou vykonávat, seznámí je se stavem zbývajících částí pracoviště a pokud je to zapotřebí tak pracoviště, která jsou i nadále pod napětím označí deskami bílo/červeně - pruhovaně natřenými - a pracoviště se oddělí od částí pod napětím např. zábranou s vyvěšením výstražných tabulek podle ČSN IEC 3864.

Pracovní skupinu uvede vedoucí práce na pracoviště, seznámí je s vypnutým stavem a o tom, že zařízení je opravdu vypnuto, všechny přesvědčí, dotykem vlastní holé ruky na tato vypnutá zařízení.

Elektrická zařízení musí být udržována ve stavu, který odpovídá platným elektrotechnickým normám.

Elektrická zařízení, která nejsou delší dobu v provozu, musí být před jejich novým uvedením do provozu prověřena a nově zjištěn jejich bezpečný a spolehlivý provoz.

Pracovníci určení k obsluze a práci na elektrických zařízeních a v jejich blízkosti, pokud není stanoveno jinak, musí být starší 15 let a musí mít takové tělesné a duševní vlastnosti, vědomosti, dovednost, zkušenost, zdravotní stav a.p. jakých vyžaduje odpovědnost a nebezpečí jimi prováděných pracovních úkonů.

Pracovní činnost až do 18 let musí provádět pod dozorem.

Zdravotní stav těchto pracovníků se prověřuje podle směrnice min. zdravotnictví.

Kontrolní otázky:

1/ Může pracovník s kvalifikací § 4 provádět práci na zařízení pod napětím ?

2/ Kdo zajišťuje pracoviště ?

3/ Jak pracovník přesvědčí pracovní skupinu o vypnutém, zajištěném a hlavně beznapěťovém stavu el.zařízení ?

4/ Co musí zajistit provozovatel před uvedením zařízení do provozu, které bylo delší dobu mimo provoz ?

5/ Kdo kontroluje zdravotní stav a způsobilost pracovníků ?

7/ Kvalifikace pracovníků

Pracovníci bez elektrotechnické kvalifikace se podle jejich kvalifikace dělí na:

pracovníky seznámené - § 3 vyhl.č.50/78 Sb.zák.:

tito pracovníci mohou obsluhovat jen jednoduchá el.zařízení nízkého a vysokého napětí, tak, že obsluha nemůže dojít do styku s částmi pod napětím.

Dále mohou tito pracovníci pracovat v blízkosti částí zařízení pod napětím, jsou-li oddáleni od nich na vzdálenost 1 m pro zařízení do 1000 V a 2 m u zařízení s napětím do 35000 V.

Na zařízeních pod napětím tito pracovníci pracovat nesmějí, pokud se nejedná o zdroje napětí s bezpečným napětím - podle daného prostoru nebo ustáleným proudem případně nábojem.

Školení těchto pracovníků se provádí podle uvážení organizace a doporučuje se toto školení provádět jednou ročně.

pracovníky poučené - § 4 vyhl.č.50/78 Sb. zák:

tito pracovníci mohou samostatně obsluhovat jednoduchá el.zařízení všech napětí, pracovat na vypnutých a zajištěných částech nízkého napětí, pracovat v blízkosti nekrytých částí pod napětím a to pro zařízení nízkého napětí ve vzdálenosti větší jak 20 cm s dohledem.

Na částech vysokého napětí a velmi vysokého napětí, které je vypnuto a zajištěno mohou pracovat s dohledem a v blízkosti těchto částí pod napětím mohou pracovat pod dozorem a v bezpečné vzdálenosti podle ČSN EN 50110-1 a ČSN EN 50110-2.Na zařízeních pod napětím tito pracovníci pracovat nesmí.

Školení těchto pracovníků se provádí podle uvážení organizace,
nejpozději jednou ročně.

Kontrolní otázky:

1/ Jak musí být pracovník s kvalifikací § 3 oddálen od obnažených živých částí
    el.zařízení do 1000 V ?

2/ Jaké oddálení musí být dodrženo pracovníky s § 3
    od zařízení vysokého napětí do 35000 V

3/ Platí opatření k přibližování se k živým částem vždy a bez výhrad nebo
    jsou jisté úlevy ?

4/ Jak musí být od obnaženého el.zařízení oddálen od živých částí pracovník
    s kvalifikací § v rozvodu do 1000 V?

5/ Jaké oddálení musí být dodrženo pracovníky s § 4 od el.zařízení nad 1000 V ?

6/ Mohou pracovníci s § 3 pracovat pod napětím ?

7/ Mohou pracovníci s § 4 pracovat pod napětím ?

8/ Ochranné a pracovní pomůcky

Ochranné pomůcky:

Ochranné pomůcky chrání pracovníky před nebezpečnými účinky el.proudu. Pracovníci seznámení používají tyto pomůcky jedině tehdy když je to předpisem výslovně předepsáno, jako je např. používání dielektrických rukavic při používání nářadí I. třídy nebezpečnosti.

Z hlediska provozu el.zařízení se ochranné pomůcky těmito pracovníky nepoužívají, protože tato zařízení svoji konstrukcí a správným zapojením do rozvodu musí splňovat zajištění bezpečnosti práce. Tato hlediska jsou již částečně provedena výrobcem. O stav těchto zařízení musí pečovat provozovatel, prostřednictvím jeho odborné údržby nebo dodavatelskou činností, která v průběhu používání sleduje stav provozovaného zařízení, kontroluje jeho fyzické opotřebení a současně na zařízení odstraňuje nedostatky, tak, aby provozované zařízení bylo stále udržováno v bezvadném stavu a zajišťovalo tak trvale bezpečný a provozuschopný stav.

Pracovníci poučení podle § 4 musí ochranné pomůcky používat v případech, kde to bezpečnostní předpisy přímo vyžadují.

Ochranné pomůcky musí být v pravidelných termínech přezkušovány a o zkoušce musí být veden nejen záznam, ale i provedeno jejich označení např. datem zkoušky, přímo na ochranné pomůcce např. na plombě.

Před každým použitím se musí pracovník přesvědčit zda není u ochranné pomůcky porušena periodicita pravidelné zkoušky.

U některých ochranných pomůcek se musí pracovník přesvědčit, před jejich použitím, zda je ochranná pomůcka v dobrém stavu, což provede visuelně a u dielektrických rukavic se o celistvosti musí přesvědčit navíc jejím nafouknutím.

Po skončení práce musí být tyto pomůcky ošetřeny a uloženy na předem stanovené místo.

Při této příležitosti je důležité uvést, že pracovník i s použitím ochranné pomůcky se musí chránit před možným úrazem el.proudem a to samotným způsobem provádění práce, soustředěním a hlavně svoji ostražitostí a disciplinovaností.

Vadné ochranné pomůcka se nesmí používat. Pro tyto pomůcky a jejich zkoušení platí ČSN 35 9700.

Ochranné pomůcky jsou pryžové ochranné rukavice, pryžové dielektrické galoše, dielektrické koberce, ochranné kukly, ochranné pásy a pod.

Pracovní pomůcky:

Jedná se o všechny pomůcky používané a potřebné k práci na el.zařízení nebo v jeho blízkosti

O používání, ošetřování a uskladňování platí přibližně stejné podmínky a opatření jako pro pomůcky ochranné.

Pracovní pomůcky jsou zkoušečky napětí, izolované nářadí, měřící přístroje, žebříky stupadla, sedačky a pod.

Kontrolní otázky:

1/ Vyjmenujte některé ochranné pomůcky

2/ Vyjmenujte některé pracovní pomůcky

3/ Jak se přesvědčíme o kontrole těchto pomůcek ?

4/ Jak se přesvědčíte o celistvosti dielektrických rukavic ?

9/ Oděv pracovníka

Pracovní oděv musí být volen tak,aby chránil pracovníka před možným nebezpečím, kterému může být pracovník při ovládání a obsluhování el.zařízení vystaven.
Při práci na zařízení a v jeho blízkosti se nesmí nosit oděv volně vlající a blůza oděvu musí být opatřena rukávy, zapnutými v zápěstí.

Oděvy a prádlo nesmí být vyrobeno ze snadno vznětlivých látek.

Dále se nesmí nosit prsteny, řetízky, náramky, kovové hodinky a
jiné kovové součástky.

Zakazuje se pracovat s vyhrnutými rukávy.

Kontrolní otázky:

1/ Popište jaký má být pracovní oděv pracovníka

2/ Kdy je možné si při práci vyhrnout rukávy ?

3/ Mohou se při práci používat prsteny, náramky, hodinky a.p. ?

10/ Ochrana před možnými úrazy

Provedení el.předmětů musí již od výrobce odpovídat platným právním předpisům a normám ČSN. Při provozu zařízení musí být údržbářskými zásahy zajištěno, aby zařízení bylo stále udržováno v bezpečném a provozuschopném stavu.

Jedná se tu zejména o montáž krytů, pod kterými jsou obnaženy živé části el.zařízení, jakož i udržování označení těchto krytů, předepsanými výstražnými blesky.

Ohrožení obsluhy lze výrazně omezit i důsledností a opatrností při práci a ovládáním jednotlivých zařízení, dále prohlídkou a kontrolou zařízení před jejich uvedením do provozu azejména dodržováním nařízených opatření, která jsou výrobcem uvedena v jeho návodu.

Zásadně k obsluhovaným zařízením musí být vždy volný přístup a před každým zařízením musí být minimální manipulační prostor 0,8 m.

Při přemisťování strojů, pokud tyto stroje a zařízení nejsou pro tyto účely zvlášť konstruovány, musí být vždy důsledně provedeno odpojení od napájecí sítě a to i v případě, že se bude jednat pouze o malé posunutí.

Jakákoli porucha, závada, nedostatek nebo i dojem o nesprávném chodu zařízení musí být ihned ohlášena příslušnému vedoucímu, jak požaduje ČSN EN 50110-1 a ČSN EN 50110-2, který zajistí odstranění závady odborným pracovníkem.

Pokud by se jednalo o poruchu, kde je bezprostředně ohrožena bezpečnost obsluhy nebo provozovaného zařízení, musí být toto zařízení ihned odstaveno z provozu a v případě, že by na zařízení mohl vzniknout úraz elektrickým proudem, tak toto zařízení odpojeno ve všech jeho pólech od rozvodné sítě. Stejné opatření musí být učiněno i v případě, že by dalším provozem zařízení vznikl požár nebo výbuch a tím možnosti vzniku těžkých úrazů a popálení ve spojení se vznikem hromadného úrazu.

Bezprostředně po odpojení zařízení od sítě musí být zahájeny údržbářské zásahy a učiněna taková bezpečnostní opatření, že takto havarované zařízení při zajištění těchto prozatímních bezpečnostních opatření bude schopné dalšího bezpečného a provozního stavu. Pokud taková zařízení nelze uskutečnit, musí být zařízení trvale odstaveno z funkce. Pro tyto účely se zařízení připojuje prozatímním připojením.

Takováto zařízení musí být pod dozorem obsluhy a dohledem odborného pracovníka.

S provozem takovýchto zařízení musí být seznámeni všichni pracovníci, kteří toto zařízení mají obsluhovat.

Termín pravidelných kontrol prováděných odborným pracovníkem určí odpovědný provozovatel.

Kontrolní otázky:

1/ Proč musí být provozované el.zařízení pod kontrolou pracovníka el.údržby ?

2/ Musí být kolem el.zařízení udržován volný manipulační prostor

3/ Zjistíme-li závadu na zařízení, komu ji musíme oznámit ?

4/ Může obsluha odstraňovat jednoduché závady ?

5/ Co musí udělat odpovědný provozovatel se zařízením,
     které bezprostředně ohrožuje obsluhu a vlastní zařízení ?

6/ Kdo kontroluje provizorní zařízení ?

7/ Provizorní zařízení musí být pod dohledem nebo dozorem ?

8/ Kdo s provozem provizorního zařízení musí být prokazatelně seznámen ?

9/ Kdo určí termíny pravidelných kontrol odborného pracovníka,
    nad provozem prozatímního zařízení?

10/Co víte o návodech výrobců ?

11/ Neživé části el.předmětů, které se při obsluze musí uchopit holou rukou

Za tyto části se podle platných předpisů považují:

a/ části el.předmětů, které se při obsluze a práci drží v ruce
     jako např. ovládací páčky el.předmětů.

b/ části el.zařízení určených výrobcem k obsluze zařízení,
     tedy to jsou ta místa jichž se má pracovník při pracovní činnosti dotýkat

c/ části el.spotřebičů kterých se pracovník při běžné pracovní činnosti dotýká

Části podle bodu a/ se chrání v místech pro uchopení nebo jsou provedeny jako spotřebiče v třídě izolace II.
Pokud jsou tyto spotřebiče v třídě I. musí být pracovníkem před zahájením práce použity ochranné dielektrické rukavice s textilní vložkou.

Části podle bodu b/ se chrání v místech pro uchopení izolovanými madly
z nenavlhavého a dostatečně pevného materiálu,
nebo jsou tímto materiálem vně obloženy.

Části podle bodu c/ jsou části, které přímo nesouvisí s elektrickým předmětem, ale pro zvýšení bezpečnosti jsou přesto opatřeny izolačními madly nebo konce různých ovládacích pák jsou opatřeny izolovanou koulí.

Při práci se zařízením však musí být dodržována jedna z nejhlavnějších zásad a to, že se záměrně nedotýkáme žádné části spotřebičů,
tedy ani jejich neživých částí - kostry - těchto el.předmětů,
pokud to není zcela nevyhnutelné.

Další zásadou je,
aby všechna el.zařízení I. třídy byla propojena na ochranný systém rozvodné sítě.

Tam, kde jsou prostory mokré, žíravé, se požaduje aby tato zařízení byla propojena na ochranné pospojování, které všechna připojená zařízení uvádí na stejný potenciál a tím se snižuje nebezpečí úrazu, protože všechny části zařízení mají při poruše stejný potenciál a přes tělo pracovníka nemůže protékat poruchový proud.

V prostoru s nebezpečím výbuchu se vylučuje možnost zajiskření mezi volně zavěšeným předmětem a vodivým místem jeho uchycení pospojováním předmětu
na vodivé místo jeho uchycení.

Kontrolní otázky:

1/ Co víte o částech el.předmětů, které při práci musíte pevně svírat v rukou ?

2/ Může se pracovník trvale dotýkat částí el.předmětů,
    které výrobcem nejsou určeny k obsluze ?

3/ Snižuje se vodivým propojením všech vodivých částí el.předmětu
    možnost vzniku úrazu el.proudem ?

4/ Proč opatřujeme neživé části el.předmětu,
    které nesouvisí přímo s ovládacími prvky el. zařízení, izolačními madly ?

5/ Proč musí být všechny spotřebiče s kovovou kostrou propojeny
    na ochranný vodič rozvodné sítě ?

12/ Bezpečná napětí živých částí, proti zemi jsou ...

Bezpečná napětí živých částí el.rozvodu se dělí na střídavá a na stejnosměrná. Hodnoty napětí jsou odlišné podle jednotlivých prostorů.
Prostory se dělí na normální, nebezpečné a zvlášť nebezpečné.

V prostorách normálních je:

- střídavé napětí do 50 V

- stejnosměrné napětí do 120 V

V prostorách nebezpečných je:

- střídavé napětí do 25 V

- stejnosměrné napětí 60 V

V prostorách zvlášť nebezpečných je:

- střídavé napětí do 12 V

- stejnosměrné napětí do 25 V

Kontrolní otázky:

1/ Proč rozdělujeme prostory na normální, nebezpečné a zvlášť nebezpečné ?

2/ Jsou napětí střídavá a stejnosměrná pro prostory normální,
    nebezpečné a zvlášť nebezpečné ?

3/ Pro které prostory je toto napětí nejnižší ?

13/ Ustálený proud a náboj

Ustálený proud je různý pro proud střídavý a proud stejnosměrný.
Proud střídavý nesmí být vyšší jak 3,5 mA a
proud stejnosměrný nesmí být vyšší hodnoty jak 10 mA.
Normalizační komise stanovila pro
střídavý proud hodnotu 1 mA a
stejnosměrný proud 3 mA.

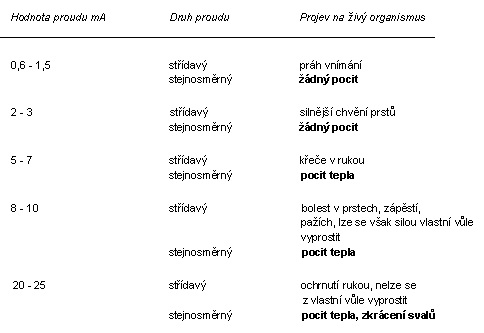

Velikosti a působení těchto proudů však lépe pochopíme na této tabulce:

Ohrožovat nás může i náboj,
který se nahromadí v obvodech provozovaného zařízení.

Hodnota tohoto náboje nesmí překročit 50 μC (mikro coulombů).

Normalizační komise doporučuje, aby tato hodnota nepřekročila 0,5 μ C.

Kontrolní otázky:

1/ Který proud je relativně méně bezpečný ?

2/ Kdy u střídavého proudu vznikají křeče svalstva, a postižený se sám již nemůže z obvodu proudu vyprostit ?

Dotykové a krokové napětí

Toto napětí se objevuje kolem zemničů pracovního, ale i ochranného uzemnění. Vzniká tedy průchodem proudu zemí a to na známém zemniči od kterého se toto napětí šíří do okolí až do vzdálenosti 15 m, kde pak zaniká.
Měří se tedy na zemi ve vzdálenosti dvou bodů o rozměru 0,75 m.
Krokové napětí v těchto dvou bodech vytváří určitý potenciál, který je měřitelný vysokoohmovým voltmetrem.

Hodnota trvalého dotykového napětí u zařízení do l000 V je dána druhem prostoru. Tyto mezní hodnoty jsou 90 V pro střídavé napětí a 120 V pro stejnosměrné napětí.

Hodnota dotykového napětí,
tam, kde se zařízením mohou přijít do styku pracovníci s § 3 a §4 vyhl.č.50/78 Sb.
je pro prostory:
normální a nebezpečné 50 V pro střídavé napětí a 120 V pro stejnosměrné napětí zvlášť nebezpečné 25 V pro střídavé napětí a 60 V pro stejnosměrné napětí
ve zvláštních případech 12 V pro střídavé napětí a 25 V pro stejnosměrné napětí

Mezní hodnota pro dotykové napětí u zařízení nad 1000 V u zařízení se kterými mohou přijít do styku pracovníci s §3 a §4 vyhl.č.50/78 Sb.
je dovolené dotykové napětí:

75 V pro t ≥ 5 s a střídavé napětí a t ≥ 1 s pro stejnosměrné napětí.

Hodnoty pro kroková napětí a laiky není nutné pro střídavé napětí stanovit.
Pro stejnosměrné napětí a t ≥ 1 s je tato hodnota 120 V nebo
pro t < 1 s je tato hodnota 120/√t.

Z výše uvedeného tedy jasně vyplývá, že kolem zemničů pracovních uzemnění zřizujeme ohraničení prostoru a tím snižujeme možnost nebezpečí úrazu
el. proudem a přiblížení se laiků k těmto zařízením.

Kontrolní otázky:

1/ Může kolem zemničů pracovního uzemnění vznikat nebezpečné napětí ?

2/ Jaká opatření kolem zemničů pracovního uzemnění musíme učinit,
    abychom snížili možnost nebezpečí úrazu el.proudem ?

3/ Pro pracovníky bez elektrotechnické kvalifikace se připouští krokové napětí
    jaké max.hodnoty ?
